一、概述
末端試水裝置安裝在系統管網或分區網的未端，用以定期測試系統的水力和電動、水動報裝置的可靠性。當系統調試時，啟動未端試水裝置以0.94 ~ 1.5L/S 的流量從末端試水裝置放水時，水力警鈴、水流指示器壓力開關和消防水泵均應動作并向控制中心發出相應信號。
主要功能包括:模擬噴淋系統各保護區不利處噴頭工作時，水流指示器、報警閥與壓力開關的聯動性能;測試干式、預作用、泡沫噴淋系統不利處的工作介質轉換時間，如氣- -水，水-泡沫;便于今后對管道的沖洗換水維護等;顯示不利處噴頭的靜水壓和噴灑壓力。
二、型號規格及技術特性

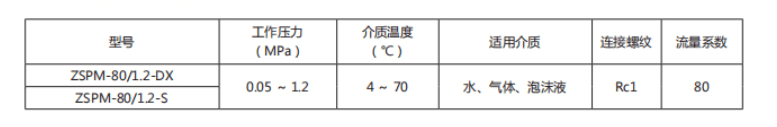

型號規格及主要技術參數見下表:

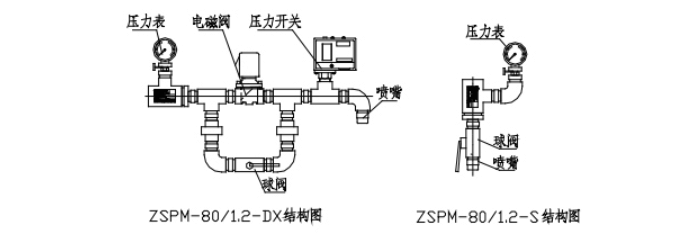

三、結構圖
四、安裝
1.安裝前要清潔管道，確保其干凈無污物，保證該裝置及組件.管件、管路無機械損傷。
2、末端試水裝置應安裝在在可見容易接近操作的地方，入口前應安裝過濾器，并應設置相應的排水設施。
3.對于干式系統和預作用系統，末端試水裝置應安裝在系統管路的高遠端的支架上。為防止漏氣，平時應將末端試水裝置的出口封閉。
4、安裝末端試水裝置出水管路時，管路如需轉彎，彎頭應距未端出口250mm以上。
