一、概述

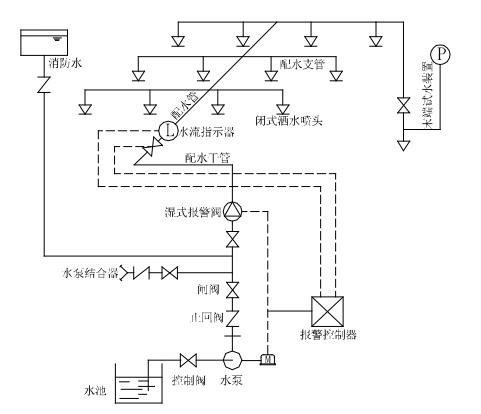

濕式報警閥組與閉式灑水噴頭.水流指示器以及管道和供水設施等組成濕式自動噴水滅火系統。主要應用于人員密集、不易疏散、外部增援滅火與教生較困難或火災危險性較大的場所如:工業及-般燃燒物資倉庫、賓館、醫院、劇院辦公樓、會(huì )議中心，特別適用于高層建筑和地下工程。要求環境溫度不低于4C，且不高于70C.
二、工作原理
當保護區域內發生火情時，環境溫度升高，閉式噴頭上的玻璃球破裂(或易熔合金熔化)，噴頭打開噴水滅火。此時，濕式報警閥出口側管網水壓下降，形成壓差，閥瓣組件打開，向系統管網充水滅火;同時水流也流入報警管路，以--定水壓沖擊水力警鈴發出連續的報警聲，壓力開關動作接通電觸點，并將信號反饋控制中心，以聲、光報警，同時啟動主供水泵進行消防滅火。
三、型號規格及主要技術特性

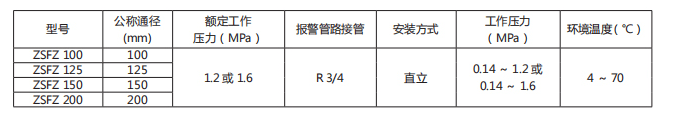

型號規格及主要技術參數見下表:

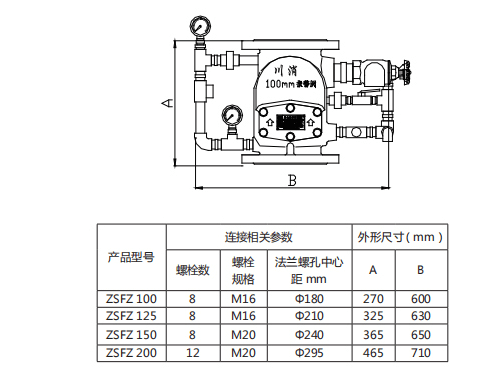

四、尺寸

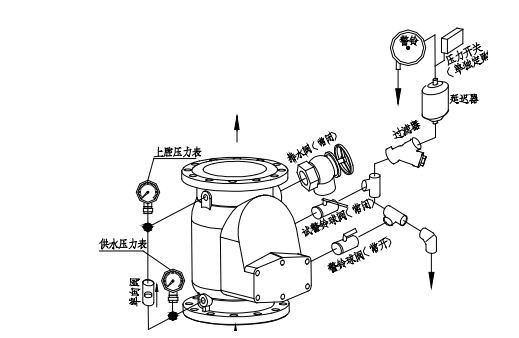

五、配置示意圖
主要部件作用如下:
濕式報警閥:只允許水單方向流入噴水系統井在規定流量下報警。
延遲器:延遲水力警鈴動作時間，減少因水壓波動而造成的誤報警。
水力警鈴:系統啟動后，能發出聲響的水力驅動式報警裝置。
力開關:報警閥動作后，力開關動作接通電觸點。
警鈴閥:伺應狀態下為常開，檢查.維護和修理時才可關閉此閥。
放水閥:排去閥后管網余水，以進行檢修或更換噴頭。
六、安裝
1.濕式報警閥系統應安裝在室溫大于4C，于70°C的室內。
2.濕式報警閥應垂直安裝在便于觀察和操作處，并留有維修空間，離地高度為1.2m，兩側離墻距離不少于0.5m，正面距墻不少于1.2m.
3.濕式報警閥應設置在靠近保護區域的部位，減少配水管道的長度。以免由于管道距離長，阻力損失大，壓力開關啟動噴淋泵的時間長。
4.安裝時，應注意閥體的方向性，按箭頭指示的水流方向安裝。并在安裝前進行管道沖洗，直出清水為止，沖洗流量不應小余系統設計流量，避免泥沙污物沉積，甚堵塞密封環環形槽。
