閉式水幕噴頭
來源：http://www.guizhouhuli.net/ 日期：2022-01-20
一、概述
閉式水幕噴頭是經特殊認證并公布的,專用于保護熱增強型玻璃或鋼化玻璃的特殊噴頭。當發生火災時,溫度達到熱敏感元件玻璃球的額定動作溫度后,玻璃球爆裂,噴頭開啟噴水。
噴頭采用Job(3mm)快速反應玻璃球,反應速度快,穩定可靠;濺水盤經過特殊設計,具有全覆蓋冷卻功能。它不同于普通噴頭的防護冷卻,經WS型閉式水幕噴頭保護的窗玻璃應具有2小時的耐火能力,火災時即使用消防栓水柱直接噴淋窗玻璃,玻璃也不會(huì )爆裂或產生可見的損傷。
二、型號規格及技術特性

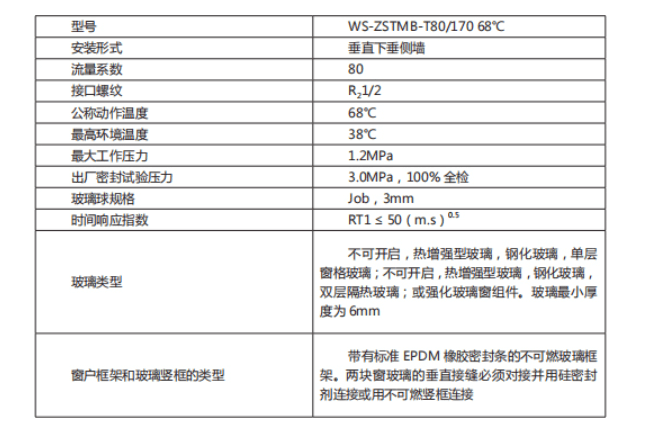

型號規格及主要技術參數見下表:
三、安裝
垂直下垂側墻閉式水幕噴頭可安裝在有噴淋系統保護或無噴淋系統保護的建筑物中,用以保護用作防火分隔的不能開啟的窗戶。噴頭小間距1.83m,大間距2.44m.垂直下垂側墻閉式水幕噴頭安裝時框架應與玻璃平行,噴頭濺水盤上水流方向標記應指向玻璃面。玻璃作為內部防火分隔時,垂直下垂側墻閉式水幕噴頭安裝在玻璃的兩側。
1、噴頭的選擇和應用應根據保護場所的火災危險性、保護空間的建筑構造、自動噴水滅火系統本身的特點，以及噴頭的流
量系數、感溫元件熱響應指數 RTI 和大保護面積來確定。在無吊頂的場所應采用直立型噴頭，在有吊頂的場所噴頭應采用下垂
型噴頭或吊頂型噴頭；輕危險等級、中危險 I 級居?。ㄗ≌唾e館）和辦公場所可采用邊墻型噴頭。 中、輕危險等級場所和保護
生命場所宜采用快速反應噴頭，如公共娛樂(lè )場所、住宅、中庭環廊、醫院、療養院的病房及區域，老年、少兒、殘疾人的集
體活動場所等。嚴重危險場所發生火災時，燃燒加速度快，快速釋放大量的熱量。由于快速反應噴頭對熱更敏感，有可能造成大
面積的噴頭開啟，從而使開啟噴頭數量超過設計水平，導致噴水強度不足，即實際噴水強度小于所需噴水強度，而無法實現滅火，
因此不適用。另外，對于設置在不宜捕捉熱量之處的噴頭，可采用快速反應噴頭。ESFR 噴頭僅是倉庫專用噴頭，不應用于大空
間等非倉庫場所，但貨架內置噴頭宜采用快速反應噴頭。擴展覆蓋面噴頭僅用于天花板或吊頂平滑無障礙物的輕危險等級或中危
險 I 級的場所。干式、預作用系統應采用直立型噴頭或干式下垂型噴頭，目的是預防系統管道內積水，而減少管道局部腐蝕等不
利于系統動作的因素。 防火分隔水幕應采用開式灑水噴頭、水幕噴頭，或同時采用以上兩種噴頭；防護冷卻水幕可采用水幕噴
頭或專用噴頭（如玻璃幕墻專用噴頭）、閉式噴頭。
易受碰撞的部位，應采用帶保護罩的噴頭或吊頂型噴頭。
2、噴頭溫度級別的選擇應與安裝使用的環境溫度相對應，閉式噴頭的公稱動作溫度宜高于環境高溫度 30 ℃。安裝位置
應與高溫熱源（如散熱器、蒸氣管、火爐、大功率燈泡、空調出風口等）相隔一定距離，并防止日光長期曝曬噴頭。
3、噴頭安裝時應采用專用扳手，且只能扳擰噴頭六方扳口處，擰緊力矩不得超過 29N?m，不容許直接著力于噴頭框
架支撐臂來達到擰緊的目的，以避免支架扭曲而使整個結構發生松動現象，產生滲漏或噴頭失靈；也不能因其它任何原因造成噴
頭整體的扭曲、松動、變形。凡已扭曲、松動、變形的噴頭，不得安裝。在安裝過程中應注意不能碰撞及損壞玻璃球 , 以免誤噴
和影響其感溫性能。
4、噴頭上不應附著任何其他物質，以免影響噴頭的性能。
5、切勿在噴頭上粘上或噴上裝飾料（如涂料），否則因玻璃球噴上涂料將大大延長噴頭動作時間，造成火災不能及時在初
期撲滅。
6、水霧噴頭全部為開啟式，設計選用時應進行全負荷給水計算。為了保證其霧化效果，按照設計規范要求，其噴頭工作壓
力不能低于 0.35MPa。
7、噴頭在管網中安裝、使用過程中，應避免堵塞。
